ATX® RIG Stiffener 45 deg
Aussteifungsstrebe für ATX® 4.0 RIG Systeme
- Zertifiziert nach EN 20957 Class S -
- Quality Product Designed in Germany -

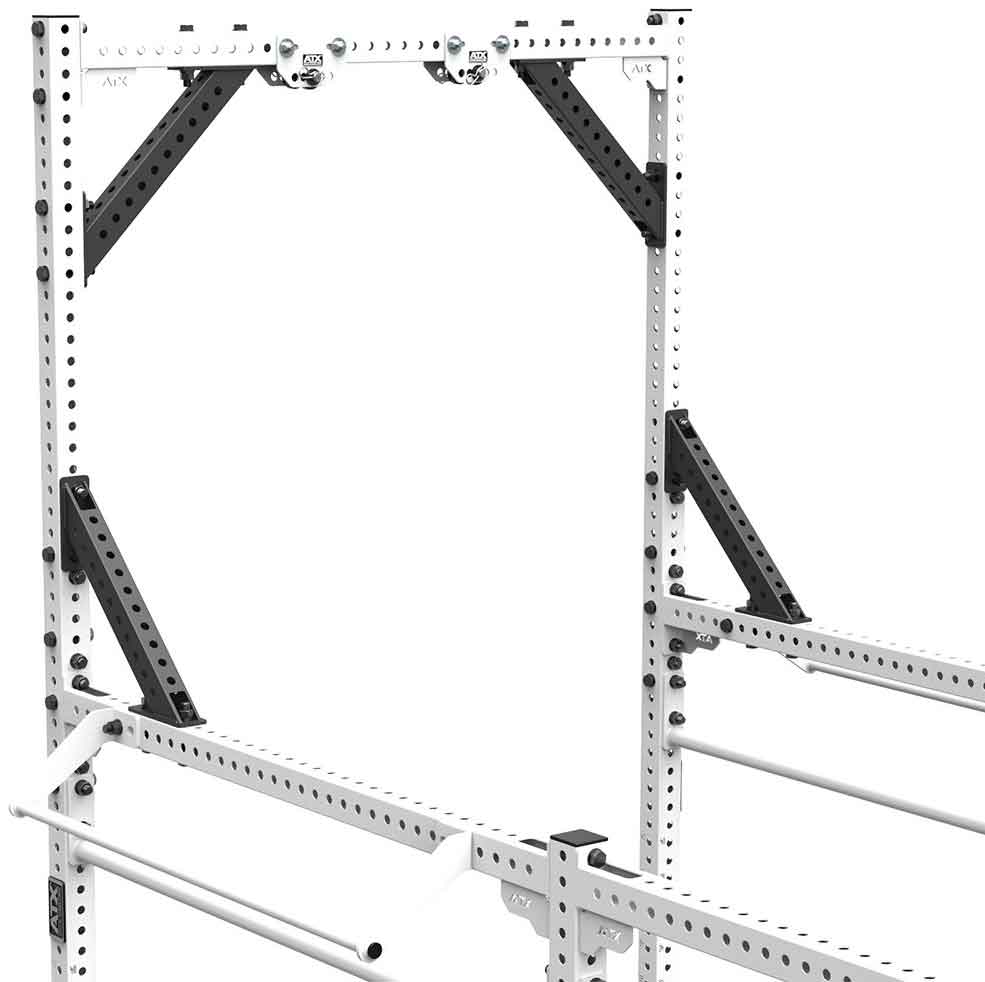

Der ATX® STIFFENER 45 deg ist ein sinnvolles Bauteil, das zur
Verstärkung und Aussteifung vom RIGs eingesetzt wird. Zur Anwendung
kommt der Stiffener insbesondere bei hoch bauenden RIGs, bei denen durch
die bauliche Konstruktion mehr Steifigkeit benötigt wird. Auch
subjektiv betrachtet vermittelt der Stiffener den Trainierenden und dem
Betrachter ein Gefühl von mehr Stabilität und Sicherheit und vermittelt
so bereits rein visuell Vertrauen in die Konstruktion. Der Stiffener
kann auch problemlos nachträglich eingebaut werden.

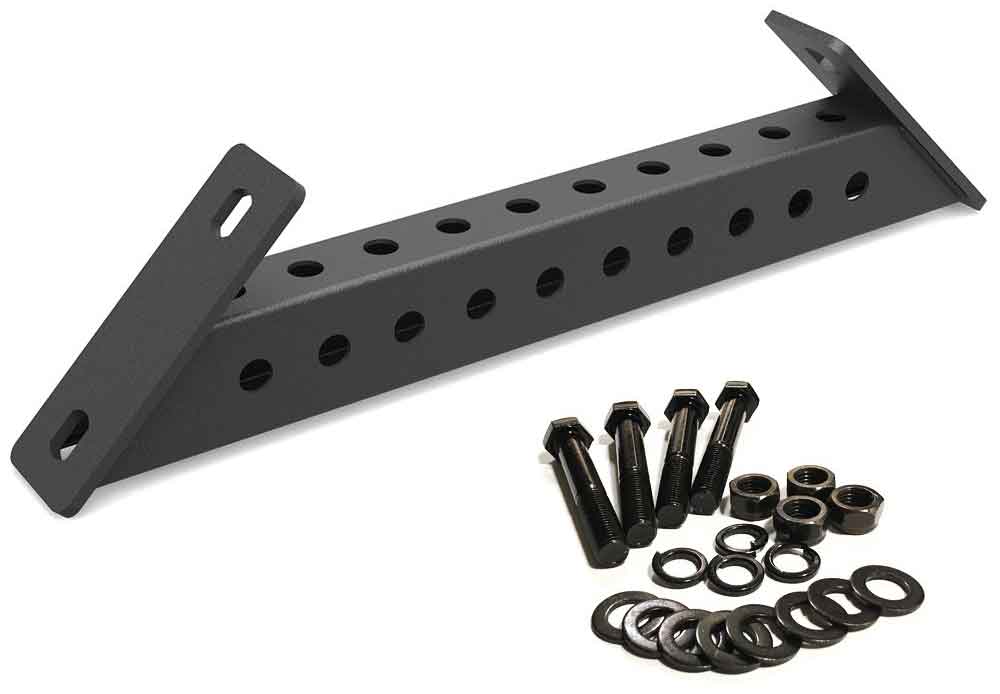

Gefertigt wird der ATX® Stiffener 45 deg aus Profilstahlrohr 80 mm x
60 mm x 3,0 mm; die Anschraubflansche bestehen aus 8 mm dickem
Stahlblech.
Der Herstellungsprozess mittels Laser-Cutting und Robot-Welding garantiert eine gleichbleibend hohe Qualität des Produktes.
Das
Lochraster des Profilrohres beträgt 50 mm bei einem Bohrlochdurchmesser
von 21 mm. Die Bohrungen in den Flanschen haben einen Abstand von 150
mm.
Der ATX® Stiffener 45 deg kann einzeln bestellt werden und
beinhaltet im Lieferumfang einen Satz schwarz verzinkter, 20 mm dicker
Schrauben.
Das Gewicht des ATX® RIG Stiffener 45 deg beträgt 5,1 KG (ohne
Schrauben). Die Einbaumaße betragen 46 cm x 46 cm, gemessen an den
äußeren Bohrungen von Flansch zu Flansch.
ACHTUNG! Der ATX® Stiffener 45 deg ist nur mit ATX® 4.0 RIG Systemteilen kompatibel.
Alle Bauteile sind pulverbeschichtet in - schwarz RAL 9005
Preise und Liefereinheiten sind jeweils pro Stück.
Die Lieferung erfolgt via Paketdienst / Spedition bis Bordsteinkante.
Zustellung unter vorherigem telefonischen Avis durch die Spedition.
Artikelname |
ATX® RIG 4.0 - RIG Stiffener 45 deg |
Artikelnummer |
ATX-4-0-STIF-45DEG |
Liefereinheit |
Stück |
Länge |
--- |
Breite |
7,5 cm |
Höhe |
49,5 cm |
Tiefe |
49,5 cm |
Durchmesser |
--- |
Farbe |
RAL 9005 schwarz |
Material |
Profilstahlrohr 80 x 60 x 3,0 mm / Stahlblech 8 mm |
Gewicht |
6,5 KG |
Belastbarkeit |
--- |
Zertifizierung |
EN 20957 I.II.IV - S |
Marke |
ATX |
|
